單次元量測機

單次元量測機


型號：YC-MX-600、YC-MX800


針對各種電子精密底片及PCB內外層電路板， PCB /HDI工程底片，操作簡化即可取得漲縮的測量值數。


採用最新中文視覺量測軟體

　 主要量測功能：
    • 可量測精密工程底片/棕色片/導通孔/乾膜/PCB內外層板
    • 可量測(圓到圓/圓十字靶形/點到點/線到線/線寬線距)

    • 計算距離測量值

    • 輕鬆由軟體精度校正補償（國家級校驗玻璃尺）標準校正

  • 附自動對焦與手動對焦（避免人員視覺誤差）
  • 可轉EXCEL軟體，可設定標準值與正負公差值，自動判定
  • OK/NG，並可計算SPC資料
  • 可拍照即時影像做標示儲存資料
  • 採用日本數位1/3" CCD CAMERA
  • 提供5種倍率選擇，對應各式各樣細線路
  • 採用日本進口高精度精密線性滑軌，搭配靜音無牙導桿
  • 超精密歐洲光學尺解析度0.1 um。


真空吸器及翹板壓平裝置

    • 玻璃抬面搭配吸氣裝置，及三段壓板裝置，各搭配各種材料使用。
       　

    • 光源：雷射紅色水平光線燈，雷射點狀紅光燈， 方便底片襬設放置對位及基準點。
      　

  • 適用：PCB內外層板 HDI工程底片、軟性線路板、工程軟片、棕色軟片、網版等精密量測。
     　　

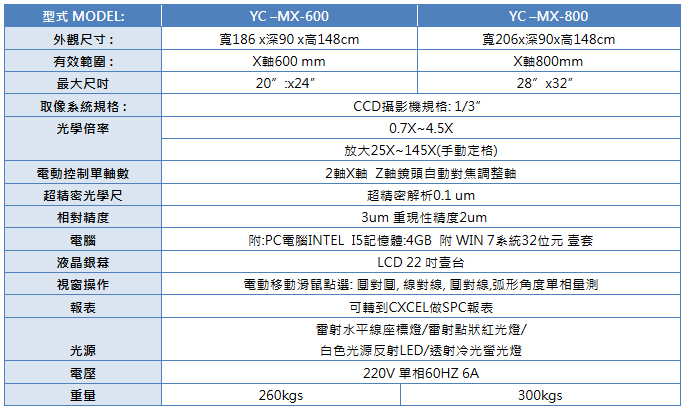

 規格表參考 -特殊規格可另訂做
　　
